※耐荷重については参考です。取付物の形状や使用方法によって変わります。

Xスライダー

Name: 正像アダプターVT-4
Brand: 株式会社エス・エフ・シー
SKU: ADAPTER-VT-4
Price: 52800 JPY
Availability: InStock

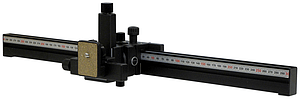

カメラを取り付け、左右に大きくスライド移動する治具

Xスライダー600-1
Xスライダー600-2

レール長さは600mm、ストロークは550mm。XY微動装置-Lが付いております。
カメラ取付が1個(Xスライダー600-1)と２個(Xスライダー600-2)のがあります。

もっと長いタイプや3個以上などもご相談ください。

２D図面: Ｘスライダー600-1; Ｘスライダー600-2
３D図面: Ｘスライダー600-1; Ｘスライダー600-1; Ｘスライダー600-2; Ｘスライダー600-2

Ｘスライダー600-1 定価:\63,000-(税込\69,300-)
Ｘスライダー600-2 定価:\107,000-(税込\117,700-)

重量：: Ｘスライダー600-1: 約1400g; Ｘスライダー600-2: 約2000g

Xスライダー600-1-XYZL

Xスライダー600-1のカメラ取付部をXYZ微動装置-Lにしたタイプです。
フレームやスライド部品などは、専用のものになる為、Ｘスライダー600-1や600-2との互換性はありません。

カメラ取付部2個のＸスライダー600-2-XYZLもございます。

２D図面: Ｘスライダー600-1-XYZL; Ｘスライダー600-2-XYZL
３D図面: Ｘスライダー600-1-XYZL; Ｘスライダー600-1-XYZL; Ｘスライダー600-2-XYZL; Ｘスライダー600-2-XYZL

Ｘスライダー600-1-XYZL 定価:\76,800-(税込\84,480-)
Ｘスライダー600-2-XYZL 定価:\128,600-(税込\141,460-)

重量：: Ｘスライダー600-1-XYZL: 約3000g; Ｘスライダー600-2-XYZL: 約4000g

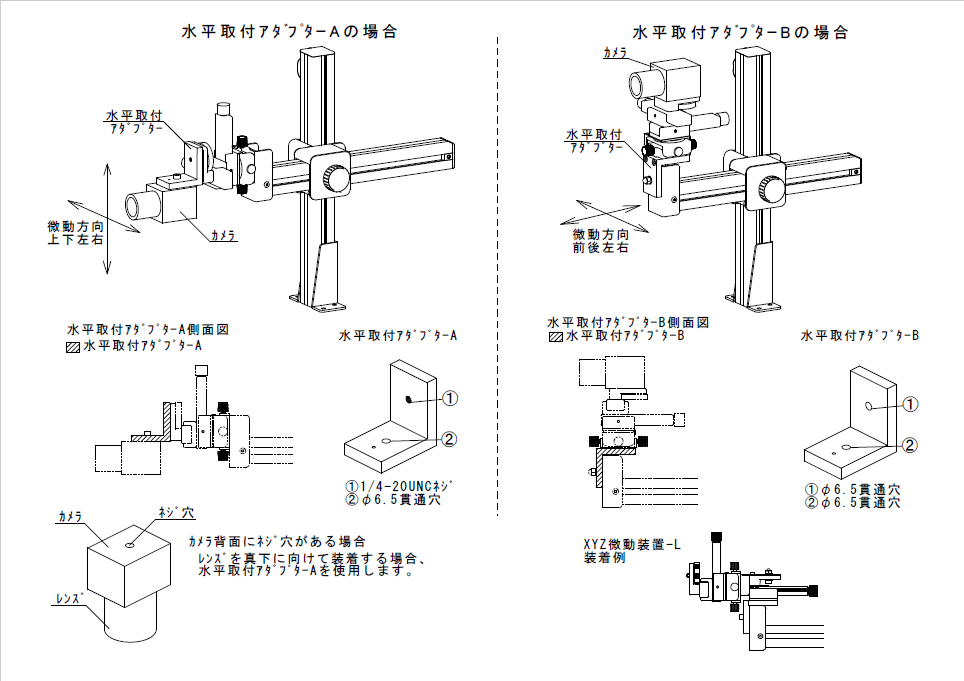

カメラ水平取付アダプターＡ/B

重量：: 140g

２D図面: カメラ水平取付アダプターＡ; カメラ水平取付アダプターB
３D図面: カメラ水平取付アダプターＡ; カメラ水平取付アダプターＡ; カメラ水平取付アダプターB; カメラ水平取付アダプターB

カメラ水平取付アダプターA 定価:\13,800-(税込\15,180-)
カメラ水平取付アダプターB 定価:\12,800-(税込\14,080-)

使用例

ページトップへ

バリアブルクランプ

重量：: 100g

２D図面: バリアブルクランプ
３D図面: バリアブルクランプ; バリアブルクランプ

バリアブルクランプ定価:\12,800-(税込\14,080-)

φ18～φ60mmまでの円筒形のものをクランプできます。
ボールジョイント式で、自在に動かせます。

取付ネジ穴は、カメラと同じですのでカメラスタンドはもちろん、お手持ちの三脚などにも取付が可能です。

MCP-1／4

重量：: 40g

２D図面: MCP-1/4
３D図面: MCP-1/4; MCP-1/4

MCP-1/4 定価:\4,800-(税込\5,280-)

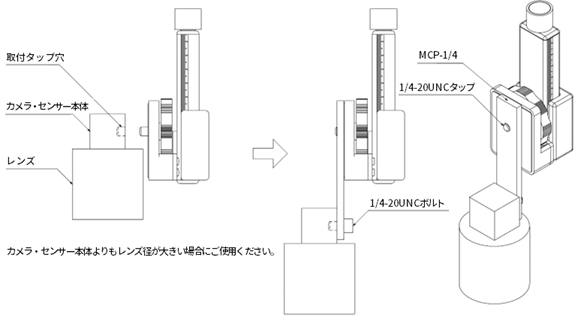

小型産業カメラ用取付プレートです。
カメラよりレンズの方が大きい時などにご使用ください。

装着・参考例

レンズホルダーN

重量：: 260g

２D図面: レンズホルダーN
３D図面: レンズホルダーN; レンズホルダーN

レンズホルダーN 定価:\19,800-(税込\21,780-)

カメラではなく、レンズで保持する為のホルダーです。
φ20～50までのレンズを保持できます。レンズを傷つけないように樹脂製。

その他1/4-20UNC(三脚ネジ)で固定できないカメラでも、１枚から専用プレートを製作することができます。ご相談ください。

正像アダプターVT-4

重量：: 430g

２D図面: 正像アダプターVT-4
３D図面: 正像アダプターVT-4; 正像アダプターVT-4

正像アダプターVT-4 定価:\48,000-(税込\52,800-)

カメラの取付位置を逆像から正像方向にするアダプターです。
