XYステージ・XYテーブル
※耐荷重については参考です。取付物の形状や使用方法によって変わります。
XYステージ一覧表
| 製品名 | ＸＹθ ステージ |
ＸＹZθ ステージ |
傾斜ステージ ＸＹθ |
傾斜ステージ ＸＹZθ |
||||
|---|---|---|---|---|---|---|---|---|
| 台座なし | 台座付き | 台座なし | 台座付き | 台座なし | 台座付き | 台座なし | 台座付き | |
| ステージ サイズ |
φ100mm | |||||||
| XY 移動量 |
±25 | |||||||
| 送り方式 | ネジ式1回転4mm | |||||||
| Z移動量 | - | ±3mm | - | ±3mm | ||||
| 送り方式 | ネジ式1回転1mm | |||||||
| 傾斜 | - | ±6° | ||||||
| 回転 | ステージをつかんで粗動360°回転 | |||||||
| 重量 | 600g | 950g | 850g | 1,200g | 750g | 1,100g | 1,050g | 1,400g |
| 耐荷重 | 4kg | |||||||
耐荷重はＸＹ０地点で、かつステージに均一に加重されている場合です。ご注意ください。
ＸＹθステージ／ＸＹθステージ(台座付き)
- XYθステージ 定価:\29,000-(税込\31,900-)
- XYθステージ(台座付き) 定価:\32,000-(税込\35,200-)
| 製品名 | ＸＹθステージ | ＸＹθステージ(台座付き) |
|---|---|---|
| ステージサイズ | φ100mm | |
| XY移動量 | ±25 | |
| 送り方式 | ネジ式1回転4mm | |
| Z移動量 | - | |
| 送り方式 | - | |
| 傾斜 | - | |
| 回転 | ステージをつかんで粗動360°回転 | |
| 重量 | 600g | 950g |
| 耐荷重 | 4kg | |
ＸＹＺθステージ／ＸＹＺθステージ(台座付き)
- XYＺθステージ 定価:\58,000-(税込\63,800-)
- XYＺθステージ(台座付き) 定価:\61,000-(税込\67,100-)
| 製品名 | ＸＹZθステージ | ＸＹZθステージ(台座付き) |
|---|---|---|
| ステージサイズ | φ100mm | |
| XY移動量 | ±25 | |
| 送り方式 | ネジ式1回転4mm | |
| Z移動量 | ±3mm | |
| 送り方式 | ネジ式1回転1mm | |
| 傾斜 | - | |
| 回転 | ステージをつかんで粗動360°回転 | |
| 重量 | 850g | 1,200g |
| 耐荷重 | 4kg | |
傾斜ステージＸＹθ／傾斜ステージＸＹθ(台座付き)
- 傾斜ステージXＹθ 定価:\45,000-(税込\49,500-)
- 傾斜ステージXＹθ(台座付き) 定価:\48,000-(税込\52,800-)
| 製品名 | 傾斜ステージＸＹθ | 傾斜ステージＸＹθ(台座付き) |
|---|---|---|
| ステージサイズ | φ100mm | |
| XY移動量 | ±25 | |
| 送り方式 | ネジ式1回転4mm | |
| Z移動量 | - | |
| 送り方式 | - | |
| 傾斜 | ±6° | |
| 回転 | ステージをつかんで粗動360°回転 | |
| 重量 | 750g | 1,100g |
| 耐荷重 | 4kg | |
傾斜ステージＸＹZθ／傾斜ステージＸＹZθ(台座付き)
- 傾斜ステージXYZθ 定価:\68,000-(税込\74,800-)
- 傾斜ステージXYZθ(台座付き) 定価:\71,000-(税込\78,100-)
| 製品名 | 傾斜ステージＸＹZθ | 傾斜ステージＸＹZθ(台座付き) |
|---|---|---|
| ステージサイズ | φ100mm | |
| XY移動量 | ±25 | |
| 送り方式 | ネジ式1回転4mm | |
| Z移動量 | ±3mm | |
| 送り方式 | ネジ式1回転1mm | |
| 傾斜 | ±6° | |
| 回転 | ステージをつかんで粗動360°回転 | |
| 重量 | 1,050g | 1,400g |
| 耐荷重 | 4kg | |
XYステージ300 / XYステージ300AJ
- 重量：8kg
- ２D図面
- XYステージ300
- XYステージ300AJ
- ３D図面
- XYステージ300
- XYステージ300
- XYステージ300AJ
- XYステージ300AJ
- XYステージ300 定価:\185,000-(税込\203,500-)
- XYステージ300AJ 定価:定価:\228,000-(税込\250,800-)
細かい送りが可能な長動作のXY微動ステージです。高倍率で長範囲を観察する際に非常に便利です。
1段階微動のXYステージ300と2段階微動のＸＹステージ300AJをご用意。
| XYステージ300 | ＸＹステージ300AJ | |
|---|---|---|
| ステージサイズ | 300ｘ300mm | |
| ＸＹ移動量 | XY共に±130mm | |
| 送り方式 | ラックピニオン式 | |
| 微動ダイヤル | 1段階 | 2段階 |
| ツマミ1回転移動量 | 約18mm | 約25.5mm/約3.3mm |
| 耐荷重 | 3kg | |
耐荷重はＸＹ０地点で、かつステージに均一に加重されている場合です。

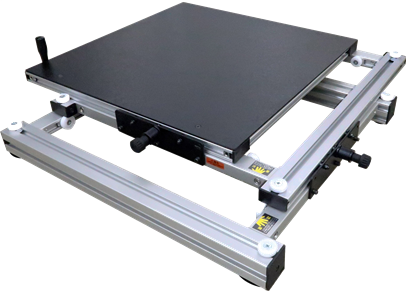

XYテーブルF3 / XYテーブルF3微調整付
- 重量：12.5kg
- XYテーブルF3(粗動のみ) 定価:\135,000-(税込\148,500-)
- XYテーブルF3(微調整付) 定価:\315,000-(税込\346,500-)

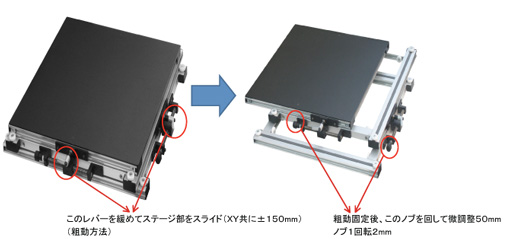

粗動は手動のスライド式で、瞬時に位置調整が出来ます。
大きな資料でも簡単に素早く、観察ポイントに合わせる事ができます。
微調整付にすると、顕微鏡のような高倍率カメラで大きな資料の観察が出来るようになります。
450ｘ450mmの鉄板ステージで耐荷重も30kgありますので、かなり大きな資料までご使用いただくことができます。
またマグネットベースの使用ができますので、様々な実験などにも便利です。
マルチカメラホルダーやカメラスタンド1000シリーズなどに組み込みする事が出来ます。
組み込みにする場合はXYテーブル専用台が必要です。
| ＸＹテーブルF3（粗動のみ） | XYテーブルF3（微調整付） | |
|---|---|---|
| ステージサイズ | 450ｘ450mm | |
| ＸＹ移動量 | XY共に±150mm | |
| 送り方式/粗動 | 手動スライド式 | |
| 送り方式/微動 | - | ネジ式1回転2mm |
| ステージ材質 | SPCC/黒レザートーン | |
| 耐荷重 | 30kg | |
耐荷重はＸＹ０地点で、かつステージに均一に加重されている場合です。

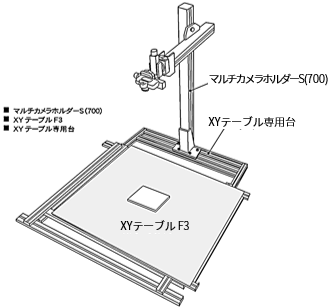

カメラスタンドとの組み合わせ 参考例
XYテーブルF3（粗動のみ）
XYテーブル専用台
ＸＹテーブルＦ３（粗動のみ）
XYテーブル専用台
様々な種類のＸＹテーブルを作成できます。
自由設計XYテーブル
ステージの材質は、SPCC（黒レザートーン）、アルミ（梨地黒アルマイト）、強化ガラス(t5mm)、アクリル(黒マット、乳白マット）などをご選定いただけます。
- 1枚のみの金属加工は非常に高価になる為、アクリル（黒マット）を推奨しております。
- 透過光対応の場合は、強化ガラスを推奨しております。
透過型強化ガラスステージの参考イメージ
| ステージサイズ | XY移動量 |
|---|---|
| 300ｘ300mm | ±75mm |
| 350ｘ350mm | ±100mm |
| 400ｘ400mm | ±125mm |
| 450ｘ450mm | ±150mm |
| 500ｘ500mm | ±175mm |
| 550ｘ550mm | ±200mm |
| 600ｘ600mm | ±225mm |
| 650ｘ650mm | ±230mm |
| 700ｘ700mm | ±255mm |
| 750ｘ750mm | ±280mm |
- 微調整付は350ｘ350mm以上からになります。
- ステージサイズは、400ｘ600mm
（移動量±125/±225）なども可能です。 - 強化ガラスステージにする場合、有効透過面積はステージ-112mmになります。
（例）強化ガラスでＸＹステージサイズ450x450の場合は、有効透過面積は338ｘ338mmとなります。 - 耐荷重は、大きさや移動量、ステージ材質によって異なります。
- 各サイズのＸＹテーブルをカメラスタンドに組み込むことが可能です。ご相談ください。
- さらに大きなＸＹテーブルの製作実績も多数ございます。
- ステージサイズ600x600mmを超える場合は、ガイドの位置が変わる為、少し移動量が削られます。
