小型カメラ・センサ・バーコードリーダー取付治具
※耐荷重については参考です。取付物の形状や使用方法によって変わります。

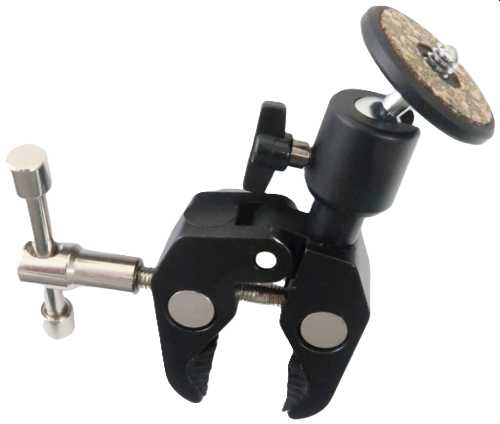

多用途クランプ雲台CLAMP-PH
- 多用途クランプ雲台CLAMP-PH 定価:\7,880-
(税込\8,668-)
- 重量：約190ｇ
- 耐荷重：1kg
φ15～φ30mmまでの丸い形状の部分やt5～t45mmまでの板状の部分にしっかりクランプ固定が出来ます。
複雑な形状の部分(使用例参照)にも取付がしやすい製品です。
カメラ取付部はボールジョイントで回転、角度の調整ができます。
使用例

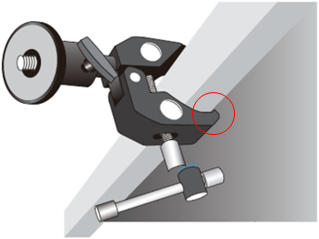

下図のように先端が折り曲げられているような可動棚などは通常クランプでの取付がしにくく、
しっかりと固定できない場合があります。

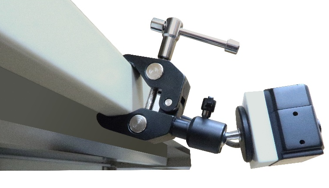

にもしっかりと固定可能
【CLAMP-PH】であればしっかりと固定ができ、かつ機器の向きも調整が可能です。

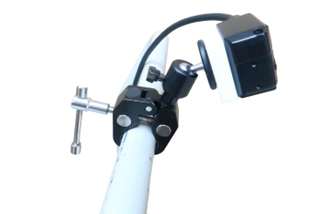

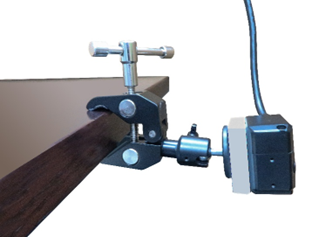

小型機器取付例

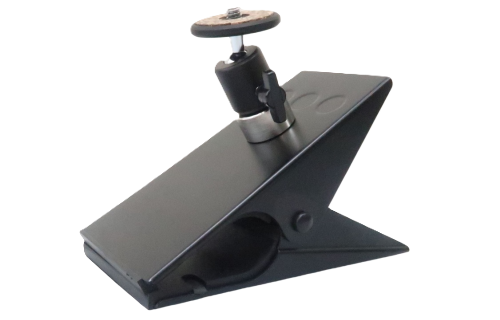

強力クリップ雲台CLIP-PH
- 強力クリップ雲台CLIP-PH 定価:\9,800-
(税込\10,780-)
- 重量：約420ｇ
- 耐荷重：1kg
φ50mmまでの丸い形状の部分や、t50mmまでの板状の部分にスプリング付の強力クリップで固定が出来ます。
カメラ取付部はボールジョイントで回転、角度の調整ができます。

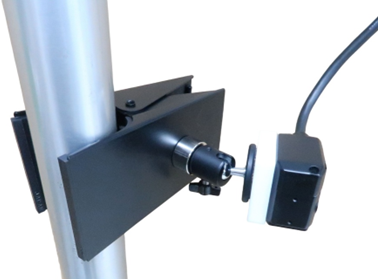

小型機器取付例

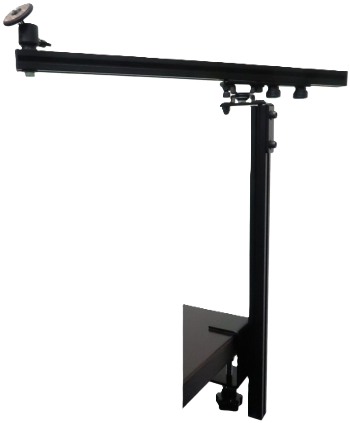

クランプカメラスタンドCLAMP-CS
- クランプカメラスタンドCLAMP-CS 定価:\19,800-
(税込\21,780-)
- 重量：約950ｇ
- 耐荷重：1kg
t15～t50mmまでの板状の部分にしっかりクランプ固定ができます。
アームの高さの初期調整と前後位置調整、回転調整ができるので、作業者の使いやすい位置に機器をセットしやすい製品です。
カメラ取付部はボールジョイントで回転、角度の調整ができます。
カメラ取付部の先端位置は上下両側面、どの位置にも変更が可能です。

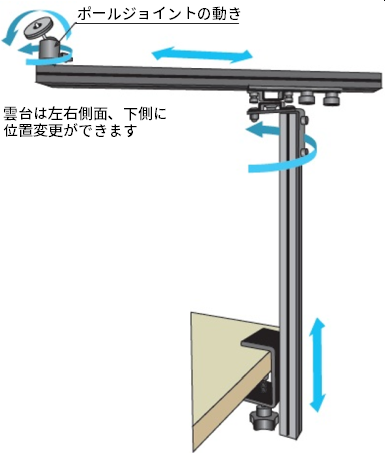

クランプスタンドの動き

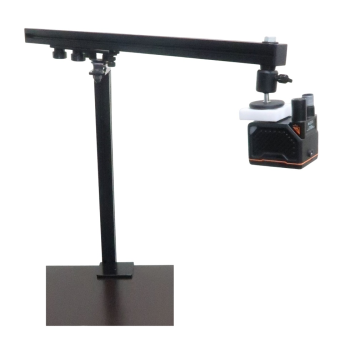

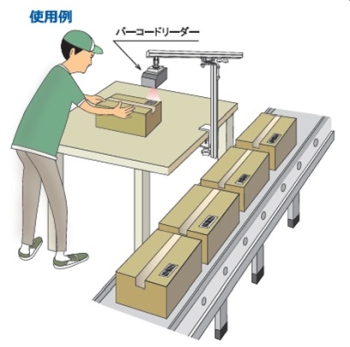

小型機器取付例
1軸角度調整治具 ミニアングルADP
- 重量：約80ｇ
- 耐荷重：1.5kg
チルト方向に180°(±90°)角度調整ができる治具です。
目安となる角度目盛が付いております。
コンパクトでどこにでも取付がしやすい汎用アングル調整治具です。

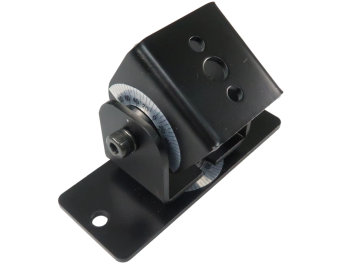

2軸角度調整治具 ミニアングルADPP
- 重量：約120ｇ
- 耐荷重：1.5kg
チルト方向に180°(±90°)、
パン方向に360°の角度調整ができる治具です。
目安となる角度目盛が付いております。
コンパクトでどこにでも取付がしやすい汎用アングル調整治具です。

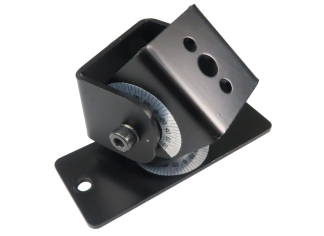

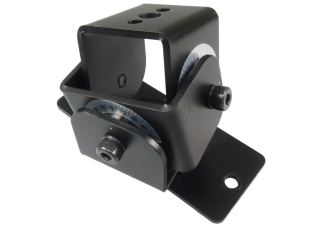

3軸角度調整治具 ミニアングルAD3A
- 重量：約150ｇ
- 耐荷重：1.5kg

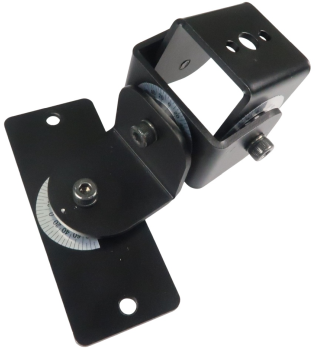

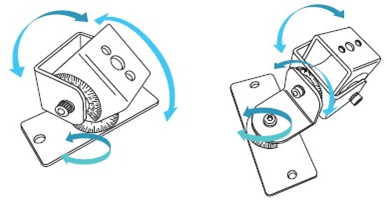

チルト方向に110°(下20°/上90°)、パン方向に360°、ロール方向に16°(±8°)の角度調整ができる治具です。
目安となる角度目盛が付いております。
組み換えをすることでチルト方向に180°(±90°)、パン方向に360°、ロール方向に360°角度調整ができるようになります。
コンパクトでどこにでも取付がしやすい汎用アングル調整治具です。
※耐荷重については参考です。取付物の形状や使用方法によって変わります。

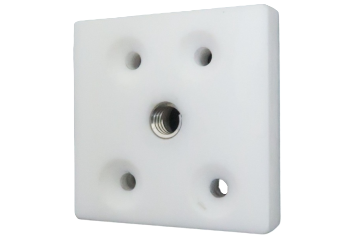

取付アダプターODM-AD
- ２D図面
- 取付アダプターODM-AD 図面
- ３D図面
- 取付アダプターODM-AD 図面
- 取付アダプターODM-AD 図面
- 取付アダプターODM-AD 定価:OPEN
- 参考価格￥4,800-(1枚製作時)
- ※50個.100個など数をおまとめいただけると安価に製作可。
- 重量：約20ｇ
(アクリル樹脂製)
カメラ取付用のネジ穴（1/4-20UNC）の無い小型機器用の三脚アダプターです。
お客様の機器に合わせて加工いたします。
PDF図面orDXF図面に穴位置と穴径が解かるように追記してお送りください。
（PDF図面をプリントアウトいただいて手書きでの追記で構いません。）
参考例は4xM3用のサラ加工です。加工の種類によって、多少価格が変わります。
参考例

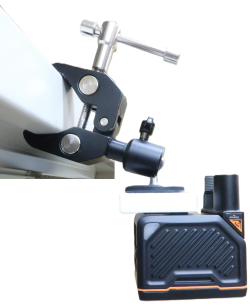

使用例
