ホルムアルデヒド(FA)対策用臓器撮影システム

FA対策におけるもっとも重要なことはしっかりとした
空調設計をすることです。

  • スッポリと撮影装置を囲うブース型採用で室内空調などの空気の流れの影響を排除しました。
  • ラミナフロー式プッシュブル制御により、作業面付近のホルムアルデヒド臭気を速やかに排気口へ導きます。
  • ブース内が陰圧になるよう空調設計をしているので、ホルムアルデヒドを含む空気がブース外へ出ようとする働きをしません。
プッシュブル(送風、吸引)のシステム図
プッシュブル(送風、吸引)のシステム図
  • ブース型のため、室内照明の干渉を防止
  • 撮影台のライトアームを短くし、固定することによって、省スペース化を実現。
  • ダクトへつなぎこむ「屋外排気型」とホルムアルデヒド専用フィルタを使った「室内循環型」(工事レス)をご用意。
  • 推奨カメラ有り。
    ワイドレンズは使いづらい場合があります。ご相談ください。
ホルムアルデヒド(FA)対策用臓器撮影システム
空調設計をしっかりしないとブース内の空気が
ブース外に漏れやすくなります。

M130-DR2-FA2 / FA除去装置-M130-DR2

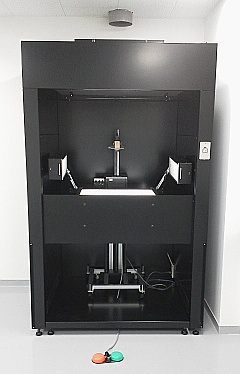

M130-DR2-FA2
(写真は装置下側のマジックテープを
外した写真。使用時はDL-Nタイプと
同じようになります)
  • SFCオンリーの大型標本撮影台
  • フットスイッチでのステージ昇降
    撮影台にほとんど触れることなく操作可能

より良い空調設計のため、XYテーブルは推奨しておりません。

撮影装置で重要なことはステージのサイズではなく透過光面積のサイズです。

2D図面
M130-DR2-FA2 図面
3D図面
M130-DR2-FA2 図面
M130-DR2-FA2 図面
2D参考図
FA除去装置M130-DR2(屋外排気)
FA除去装置M130-DR2(室内循環)
3D参考図
FA除去装置M130-DR2(屋外排気)
FA除去装置M130-DR2(屋外排気)
FA除去装置M130-DR2(室内循環)
FA除去装置M130-DR2(室内循環)
  • M130-DR2-FA2:オープンプライス
  • FA除去装置M130-DR2-FA2(屋外排気):オープンプライス
  • FA除去装置M130-DR2-FA2(室内循環):オープンプライス
  • 工事費・送料別途

仕様

ステージサイズ
660 x 566 mm
透過光面積
568 x 464 mm
電源
100V 50/60Hz 約9.6A
最大消費電力
約840W
反射光
電源内蔵型LEDランプ 19Wx4個
透過光
電源内蔵型LEDランプ 8Wx4個
蛍光灯寿命
反射 40000h
透過 40000h
背景色
白基調、青、黒付属
設置スペース
1300(W) x 1050(D) x 2200(H) mm

ページトップへ

DL2-N-FA2 / FA除去装置-DLN

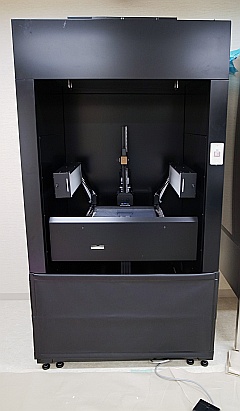

DR2-N-FA2
  • 標準サイズの標本撮影台
  • フットスイッチでのステージ昇降
    撮影台にほとんど触れることなく操作可能

より良い空調設計のため、XYテーブルは推奨しておりません。

撮影装置で重要なことはステージのサイズではなく透過光面積のサイズです。

2D図面
DL2-N-FA2 図面
3D図面
DL2-N-FA2 図面
DL2-N-FA2 図面
2D参考図
FA除去装置-DLN(屋外排気)
FA除去装置-DLN(室内循環)
3D参考図
FA除去装置-DLN(屋外排気)
FA除去装置-DLN(屋外排気)
FA除去装置-DLN(室内循環)
FA除去装置-DLN(室内循環)
  • DL-N-FA2:¥800,000-
  • FA除去装置DL-N(屋外排気):¥1,380,000-
  • FA除去装置DL-N(室内循環):¥1,680,000-
  • 工事費・送料別途

仕様

ステージサイズ
534 x 475 mm
透過光面積
430 x 410 mm
電源
100V 50/60Hz 約9.0A
最大消費電力
約780W
反射光
電源内蔵型LEDランプ 19Wx2個
透過光
LEDランプ 6Wx4個
蛍光灯寿命
反射 40000h
透過 40000h
背景色
白基調、青、黒付属
設置スペース
1150(W) x 850(D) x 2200(H) mm

ページトップへ

MF-FA2 or MF-MD-FA2 / FA除去装置-MF

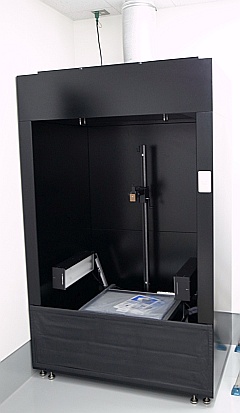

MF-FA2
MF-MD-FA2(電動タイプ)も制作可能です。
詳細は別途お問合せ下さい。
  • 手動タイプの大型撮影台
  • ラックピニオン式ハンドル操作で
    カメラ位置を楽々操作できます。

推奨カメラあり。

撮影装置で重要なことはステージのサイズではなく透過光面積のサイズです。

2D図面
MF-FA2 図面
MF-MD-FA2 図面
3D図面
MF-FA2 図面
MF-FA2 図面
MF-MD-FA2 図面
MF-MD-FA2 図面
2D参考図
FA除去装置-MF(屋外排気)
FA除去装置-MF(室内循環)
3D参考図
FA除去装置-MF(屋外排気)
FA除去装置-MF(屋外排気)
FA除去装置-MF(室内循環)
FA除去装置-MF(室内循環)
  • MF-FA2:¥700,000-
  • MF-MD-FA2:¥996,000-
  • FA除去装置MF(屋外排気):¥1,360,000-
  • FA除去装置MF(室内循環):¥1,752,000-
  • 工事費・送料別途

仕様

ステージサイズ
660 x 566 mm
透過光面積
568 x 464 mm
電源
100V 50/60Hz 約8.8A
最大消費電力
約750W
反射光
電源内蔵型LEDランプ 19Wx4個
透過光
電源内蔵型LEDランプ 19Wx4個
蛍光灯寿命
反射 40000h
透過 40000h
背景色
白基調、青、黒付属
設置スペース
1300(W) x 850(D) x 2200(H) mm

MF-MD-FA2は、MF-FA2の手動部分が電動になるだけで、その他の部分は全く同じです。

ページトップへ

3タイプとも屋外排気型と屋内循環型をご用意しております。

  • 各装置の仕様に合った設備をご用意下さい。
  • ダクトサイズ、位置、電源位置、排気風量などは別途図面をご確認ください。
  • 設備のご用意が出ない施設は屋内循環型をご選定ください。
  • FA用特殊フィルタがホルムアルデヒドを吸着分解し、0.1PPM以下にして屋内に廃棄します。
  • 長寿命での効果が非常に高いフィルタです。
    フィルタの性能は最終面FACC-10を参照ください。

撮影台の反射照明を通常の長さのまま使うには、
FA除去装置を大きくする必要があります。

参考資料をご確認ください。
 (別途見積)

参考図
大型FA除去装置-M130-DR2-FA
大型FA除去装置-DL2-N-FA
大型FA除去装置-MF-FA

柔らかい気流で標本の乾燥を防ぐ画期的システム

ケンブリッジフィルターの親会社「近藤工業株式会社」と業務提携し本格的なホルムアルデヒド(FA)除去装置を開発しました。

近藤工業株式会社は、製薬・食品・半導体のクリーンルームのフィルターを数多く手がけている専門企業です。

装置内の上より送風し、ホルムアルデヒド(FA)を押さえ込み装置下から吸引することで、ホルムアルデヒド(FA)の拡散を防止、撮影時の環境を0.1ppm以下にすることに成功しました。

ページトップへ

ホルムアルデヒド対策用撮影装置(組み込み型)

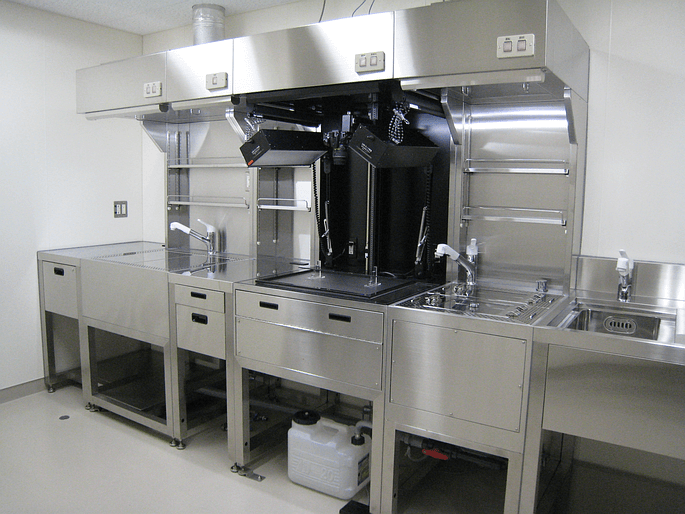

従来の独立型の撮影台ではなく、切り出し台や流し台と一体型に組み込んだ臓器撮影システムです。

弊社では、ご希望のサイズに合わせて「カメラ取付支柱」「反射照明」「透過照明」を製作する事が可能です。
また協力会社が多数ございますので、切り出し台・流し台を含めた一体型の形で、病院様のスペースに合わせてご紹介することもできます。
ぜひご相談ください。

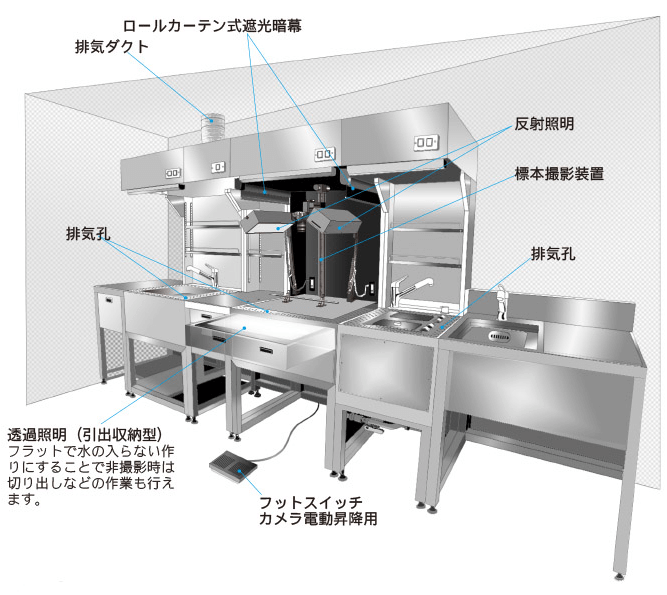

組込型撮影装置
組込型撮影装置
カメラ支柱
カメラ支柱

フットスイッチ式電動でカメラを上下昇降できるタイプやハンドル式の手動タイプがございます。
支柱の長さやアーム(奥行)長さもご自由にご選定いただけますので病院様の設備に合わせて設計が可能となります。

反射照明
反射照明

LEDを使い、省エネ・長寿命の照明器です。
透過照明のサイズに合わせて、複数種のサイズをご用意しております。
アーム長さ変更や、不使用時に邪魔にならないように旋回する機構や折畳む機構なども設ける事が可能です。
またブース内の天井や壁面に取り付けるなど、様々な検討が可能です。

透過照明
透過照明

LEDを使い省エネ・長寿命の照明器です。
従来の撮影と同じく、白背景・青背景・黒背景をご選定いただけます。
設備に合わせて、ご希望に近いサイズでご案内可能です。

筐体内に入れる管球や基板サイズによって、ご希望サイズより若干前後する場合がございます。

ページトップへ

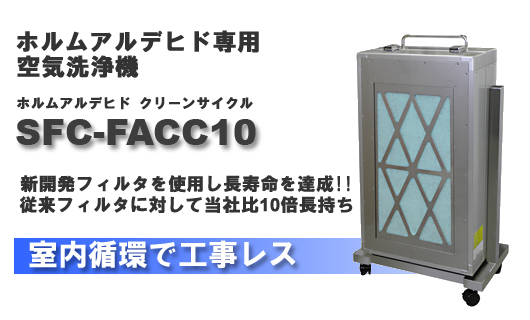

ホルムアルデヒド専用 空気清浄機 SFC-FACC10

ホルムアルデヒド専用 空気洗浄機 SFC-FACC10
  • 通常条件下(※1)では3ppmまでの濃度をしっかり0.1ppm以下にして排気します。
  • 特定条件下(※2)では6ppmまでの濃度を0.1ppm以下まで清浄化できます。
※1 : 通常条件下
ボリューム6(10m2/min)以下で使用時
※2 : 特定条件下
風速を弱めるとフィルタの通過スピードが遅くなるので、より濃い濃度を0.1ppm以下にすることができます。
切り出し時、検査室内の平均濃度は0.4ppm〜1ppm。

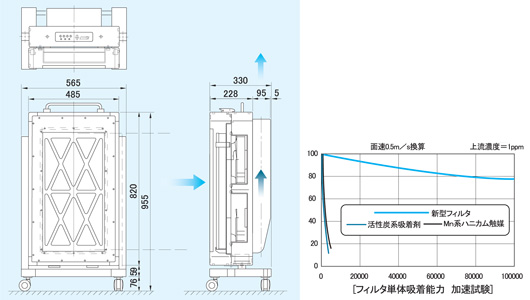

2D図面
ホルムアルデヒド専用 空気洗浄機 SFC-FACC10
3D図面
ホルムアルデヒド専用 空気洗浄機 SFC-FACC10

ホルムアルデヒド専用空気洗浄機 SFC-FACC10 カタログ

基本仕様

入力電圧
AC1 Φ 85〜250V
周波数
47〜63 Hz
消費電力
1Φ 100V : 3.8A
使用環境
温度 : 0 〜 +40℃
湿度 : 20〜85%(結露無きこと)
保存環境
温度 : -10 〜 +50℃
湿度 : 25〜85%(結露無きこと)
風量(ボリューム式)
ボリューム 0 : 4(m3/min)
ボリューム 6 : 10.8(m3/min)
送風機寿命
50,000時間
寸法とフィルタ単体吸着能力

メンテナンスについて

フィルターの効力が落ちてきた場合(目安1〜2年)、フィルターの洗浄をして再度使うことができます。
